普通表型號:PD97TRP-(15~20)E/A
遠傳表型號:PD97TRP/LA -(15~20)E/A
用 途:用來記錄流經管道飲用冷水的總量(也可用于純凈水)。
工作條件:
*水壓:不大于1.6MPa
*水溫:不超過50℃
特 點:
*始動流量低
*可于任何位置安裝,如水平,垂直等
* 旋轉活塞式,帶有液封機械傳動直讀計數器,可靠性高。
* 精確度高
* 全塑表殼(根據需要也可配銅殼)。
* 選配遠傳發訊裝置,可根據客戶需要設計生產不同脈沖當量和發訊元件的遠傳水表。。
*本水表技術參數符合ISO4064國際標準中的C級。
參數尺寸 SPECIFICATION AND OVERAL DIMENSIONS
名稱 Description |
單位 |
技 術 參 數 與 尺 寸
HYDRAULIC DATA AND DIMENSIONS |
||
公稱口徑 Nominal Size |
inch |
DN15 (1/2) |
DN20 (3/4) |
|
過載流量 (Q4) ERROR LIMIT ±2% |
m3/h |
3.125 |
5 |
|
常用流量 (Q3) ERROR LIMIT ±2% |
m3/h |
2.5 |
4.0 |
|
分界流量 (Q2) ERROR LIMIT ±2% |
l/h |
25 |
40 |
|
最小流量 (Q1) ERROR LIMIT ±5% |
l/h |
15.6 |
25 |
|
最小讀數 Min. Reading |
l |
0.05/0.5 |
0.05/0.5 |
|
最大讀數 Max. Reading |
m3 |
9999.9999 |
99999.999 |
|
最大工作壓力 MAP |
MPa |
1.6 |
1.6 |
|
壓損△ P at the Q3 |
MPa |
≤0.063 |
≤0.063 |
|
L |
mm |
195 0 -2 |
265 0 -2 |
|
I |
mm |
115 0 -2 |
165 0 -2 |
|
B |
mm |
48 |
48 |
|
重量 |
塑殼,不帶接管 |
kg |
0.4 |
0.42 |
塑殼,帶接管 |
kg |
0.56 |
0.68 |

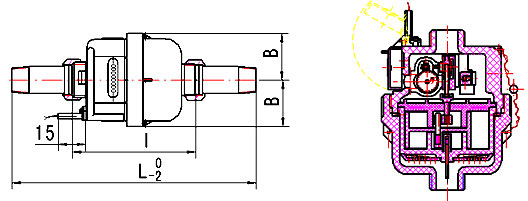

外形尺寸 OVERALL DIMENSIONS

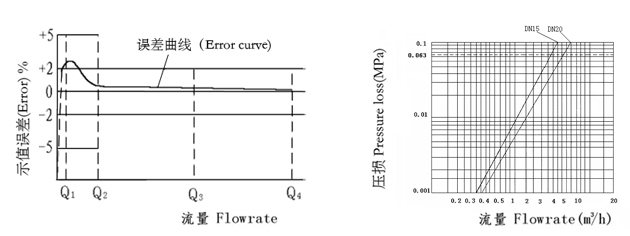

流量誤差曲線 FLOW-ERROR CURVE 壓力損失曲線 PRESSURE LOSS CURVE
