水平螺翼可拆卸液封式冷水表LXLY－（50～200）E
用 途：用于測量流經自來水管道水的體積總量。
工作條件：水壓：不超過1.0MPa（10bar） 或1.6MPa（16bar） 水溫：0.1℃～50℃。
特 點：本水表為可拆液封式水表，字輪裝置密封在特殊液體中，并配有可靠的壓力補償裝置，使讀數永遠保持清晰。該表傳動阻力小、流通能力大、壓力損失小、計量精度高、使用壽命長、可以測量水質較硬或含垢顆粒的水質。零部件通用性好，維修方便，該系列水表皆可附加遠傳輸出裝置。
外形尺寸及重量
|
公 稱
口 徑
|
長
L
|
寬
B
|
高
H
|
法蘭
外徑
D1
|
螺栓孔
中心直徑
D2
|
連 接
螺 栓
|
重 量
|
|
mm
|
n×Md
|
Kg
|
|
50
|
200
|
172
|
247
|
165
|
125
|
4-M16
|
12
|
|
65
|
200
|
185
|
260
|
185
|
145
|
4-M16
|
13
|
|
80
|
225
|
200
|
264.5
|
200
|
160
|
8-M16
|
15
|
|
100
|
250
|
220
|
271.5
|
220
|
180
|
8-M16
|
19
|
|
125
|
250
|
250
|
295
|
250
|
210
|
8-M16
|
23
|
|
150
|
300
|
285
|
301.5
|
285
|
240
|
8-M20
|
30
|
|
200
|
350
|
340
|
358.5
|
340
|
295
|
8-M20
|
42
|
主要技術參數
|
公稱口徑
mm
|
計量等級
Q3/Q1
|
過載流量Q4
|
常用流量Q3
|
分界流量Q2
|
最小流量Q1
|
最小讀數
|
最大讀數
|
|
m3/h
|
m3
|
|
50
|
50
|
31.25
|
25
|
0.8
|
0.5
|
0.01
|
999999
|
|
65
|
50
|
50
|
40
|
1.28
|
0.8
|
0.01
|
999999
|
|
80
|
50
|
78.75
|
63
|
2.016
|
1.26
|
0.01
|
999999
|
|
100
|
50
|
125
|
100
|
3.2
|
2.0
|
0.01
|
999999
|
|
125
|
50
|
200
|
160
|
5.12
|
3.2
|
0.01
|
999999
|
|
150
|
50
|
312.5
|
250
|
8.0
|
5.0
|
0.1
|
999999
|
|
200
|
50
|
500
|
400
|
12.8
|
8.0
|
0.1
|
999999
|

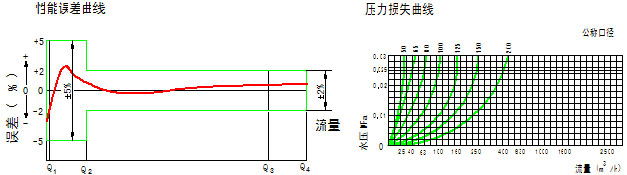

示值誤差值：
從分界流量到過載流量為 ±2%，從最小流量到分界流量（不包括分界流量）為 ± 5%
外形尺寸
