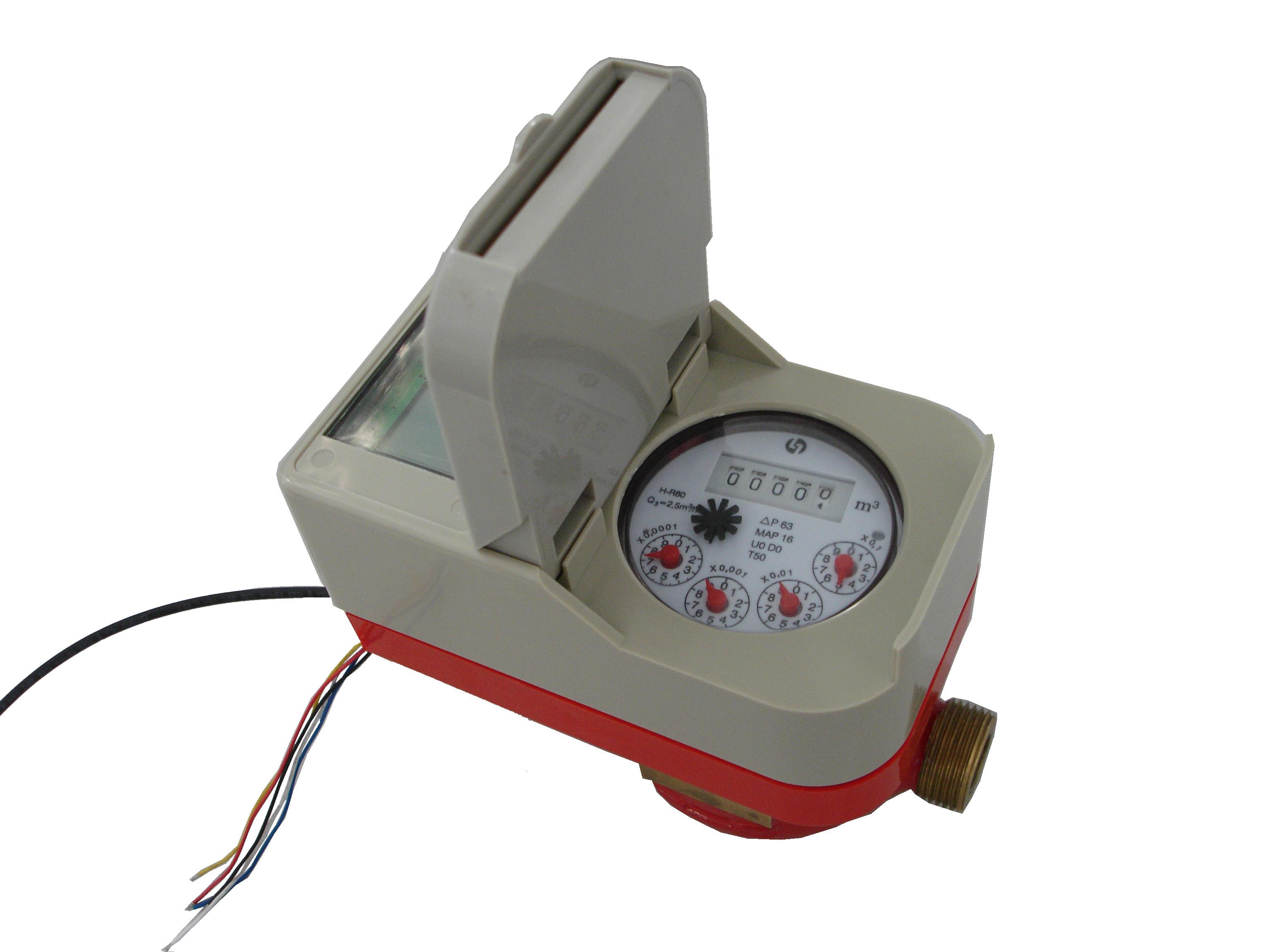

多流干式連體球閥表LXSGK1(R)-(15~25)B6G/E





產品是以帶有發訊裝置的水表為流量計量基表,加裝控制器和電控閥所組成的一種具有結算功能的水量計量?jī)x表。該產品采用了自主研制的小機芯結構和低扭矩閥門,具有讀數方便、體積小、重量輕、靈敏度高、更換電池方便等特點。用其作為智能水表的基表可節省空間,設計出的智能水表體積小巧,外形美觀。

.性能參數



公稱口徑

mm

Q3/Q1

Q4

Q3

Q2

Q1

m3 /h

15

80

3.125

2.5

0.05

0.0313

20

80

5

4

0.08

0.05

25

80

7.785

6.3

0.126

0.0788

 . 流量測量誤差

a.從包括分界流量(Q2)至包括過載流量(Q4)的高區為±2

b.從包括最小流量(Q1) 至不包括分界流量(Q2)的低區為±5

.閥門相關參數

     1)閥門扭矩



水 壓

(MPa)

新裝閥門常用流量下開關閥最大扭矩(N.m

DN15

DN20

DN25

0.3

0.2

0.3

0.3

1.0

0.4

0.6

0.6

2)水壓≥0.2MPa時,閥門泄漏量2L/h。

.執行機構參數
        1)
閥門到位方式:本公司的閥門到位有兩種限位方式,開關限位與機械限位并存,機械限位要稍微滯后一點,當開關限位失靈時,機械限位才起作用。

 nbsp;       2)開、關閥時間≤10S(測試電壓3.6V)。
        3)
開、關閥電流配本公司閥控表(測試電壓3.6V)。



口徑

開、關閥電機電流(mA

空載

0.3MPa水壓

Imax

Imax

DN15

38

110

DN20

38

120

DN25

38

130









 (測試流量:DN15流量為2.5m3/hDN20、DN25流量為4m3/h)。

4)執行機構引出線中:黑色線為電機正極引出線,紅色線為電機負極引出線,黃色線為開閥到位引出線,藍色線為關閥到位引出線,白色線為閥到位公共線。



      5)電機堵轉電流:450mA(測試電壓:3.6V)。
      6)
電機工作電壓:2V4V。

五.主控板到位控制方式設置

  ★開關限位:通常閥門到位后開關輸出閉合信號。

  ★阻轉控制:設計時為避開電機的啟動電流,檢測阻轉電流時應延時0.5S1S 。

  ★時間控制:時間限制值可控制在12S

  ★主控板密封盒圖紙:

★貼膜尺寸





六.外形參數尺寸



產品名稱

公稱口徑

長L

H1

H

連接螺紋

DN(mm)

mm

D

d

多流干式連體球閥表(LXSGK1(R)-B6G/E

15

165

66

115

G3/4B

R1/2

20

195

66

115

G1B

R3/4

25

225

66

115

G1-1/4B

R1
