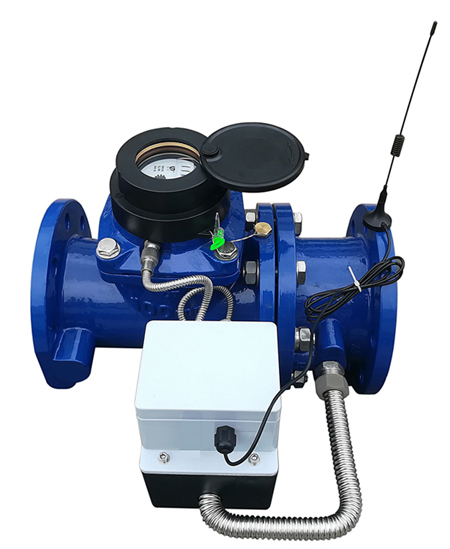

自發電物聯網水表LXLGY-(50～200)/E3HP
打破電池供電的技術瓶頸！
整體表計壽命=機械表的壽命
◆用途：
★本水表用于計量流經自來水管道的飲用水的總量，適用于單向水流，不適宜于有腐蝕性的液體。
◆結構：
★該系列水表由基表、調整電路、自發電裝置組成，通過巧妙設計的壓力轉換裝置，使部分經檢測后的水流流
過自發電裝置發電并輸出到調整電路，調整電路將發電裝置輸出的電調整后為無線遠傳裝置供電，該款水表不
會影響正常的供水流量。
◆優點：
★省去物聯網遠傳水表施工帶來的線材、管線、人工費用，特別是對舊城改造智能水表的實施提供較好的解決
方案。
★水表流量發生變化時，物聯網表計便將計量數據不斷地發往水務監測平臺，水務監測平臺看到的表計量數據
與水表字輪示值完全一致；當水表出現故障時，會自動給水務平臺發送對應的錯誤代碼，水務部門根據錯誤代
碼及時安排人員進行維修。
★采用全新自發電技術，有效克服了太陽能供電的繁瑣施工，電池供電帶來的電池壽命及電池對環境污染等諸
多弊端。
★智能設備與水表成為整體，安裝方式與普通水表一致。
★整體水表防水等級達到IP68。采用多重密封結構：首先，大口徑密封計數器設計為機械式密封，有效避免了
抽真空式密封帶來的內外壓差及諸多不利因素，同時為防止密封計數器內部因采用機械密封而殘存的空氣在冷
熱交替時產生的冷凝現象會對電路元器件造成一定的損壞，密封計數器內部設有干燥劑作為二道防水防潮方式
，有效保護了電路元器件；其次，為防止密封計數器因外部水壓或潮濕空氣進入密封計數器內部，密封計數器
外部及遠傳線部分亦采用了機械密封結構，同時為了去除外部密封所帶來的殘余空氣，法蘭盤內部獨特設計了
兩個用于放置干燥劑的空間，作為外部防水防潮方式。自發電設備、數據和電源管理系統采用封膠等密封方式。
◆數據傳送形式：
（1）只要用戶用水，水務集團的監測平臺就會收到數據，其中一些數據可能是一樣的，這種計量方式的優點是
可以實時監控水的流量，從而繪出流量曲線，分析客戶用水情況；
（2）只有水表的流量數據發生變化時，設備才通過物聯網將新的數據發送到水務的監測平臺上。無論采用哪種
數據傳送方式，水務集團監測平臺所看到的數據與水表字輪示值完全一致。
◆物聯網傳輸具有兩種形式：GPRS和NB
◆工作條件：
溫度等級：T30 氣候和機械環境等級：O級 電磁兼容性等級：E2級
壓力等級：MAP10或MAP16 流動剖面敏感度等級：U5/D3
◆流量技術參數
|
型號
|
Q3/Q1
|
過載
流量
Q4
|
常用
流量
Q3
|
分界
流量
Q2
|
最小
流量
Q1
|
最小讀數
Min
|
最大讀數
Max
|
|
m3/h
|
L/h
|
m3
|
|
LXLGY-50/E3HP
|
80
|
31.25
|
25
|
0.5
|
0.31
|
0.0005
|
999999
|
|
LXLGY-65/E3HP
|
50
|
40
|
0.8
|
0.5
|
0.0005
|
999999
|
|
LXLGY-80/E3HP
|
78.75
|
63
|
1.28
|
0.8
|
0.002
|
999999
|
|
LXLGY-100/E3HP
|
125
|
100
|
2
|
1.25
|
0.002
|
999999
|
|
LXLGY-150/E3HP
|
312.5
|
250
|
5
|
3.13
|
0.02
|
999999
|
|
LXLGY-200/E3HP
|
500
|
400
|
8
|
5
|
0.02
|
999999
|
◆計量特性：2級水表（準確度等級為2級）
在水溫0.1℃至30℃范圍內，水表的最大允許誤差：高區（Q2≤Q≤Q4）：±2%；低區（Q1≤Q＜Q2）：±5%。
◆壓力損失等級：Δp 63
◆外形尺寸及重量
|
公 稱
口 徑
|
長
L
|
寬
B
|
高
H
|
連接法蘭標準：GB/T17241.6-2008
|
公稱壓力
|
重量
|
|
|
法蘭外徑
D
|
螺栓孔中心圓直徑D1
|
單邊螺栓孔數
與孔規格
n-Фd
|
|
|
mm
|
MPa
|
kg
|
|
|
50
|
280
|
320
|
225
|
165
|
125
|
4-Ф19
|
1.0/1.6
|
13.5
|
|
|
65
|
300
|
337
|
242
|
185
|
145
|
4-Ф19
|
1.0/1.6
|
20.8
|
|
|
80
|
370
|
365
|
300
|
200
|
160
|
8-Ф19
|
1.0/1.6
|
22.6
|
|
|
100
|
370
|
380
|
310
|
220
|
180
|
8-Ф19
|
1.0/1.6
|
26
|
|
|
150
|
500
|
430
|
336
|
285
|
240
|
8-Ф23
|
1.0/1.6
|
51.5
|
|
|
200
|
560
|
490
|
390
|
340
|
295
|
8-Ф23
|
1.0
|
87
|
|
|
12-Ф23
|
1.6
|
86
|
|
注：?法蘭連接參照GB/T17241.6-2008的規定，特殊規格訂貨時提出。
?尺寸及重量、主要技術參數以產品實物及訂貨要求為準。

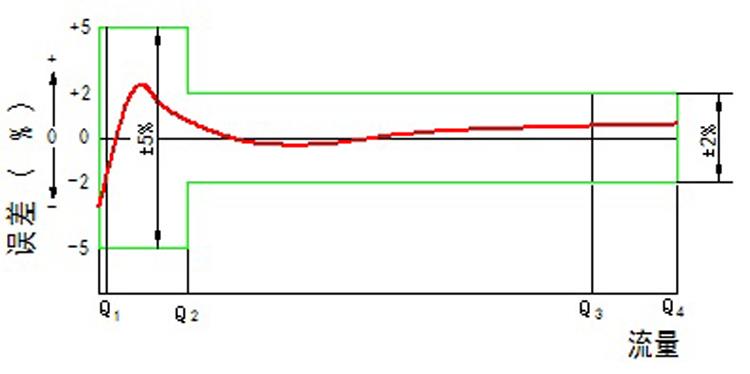

◆流量誤差曲線

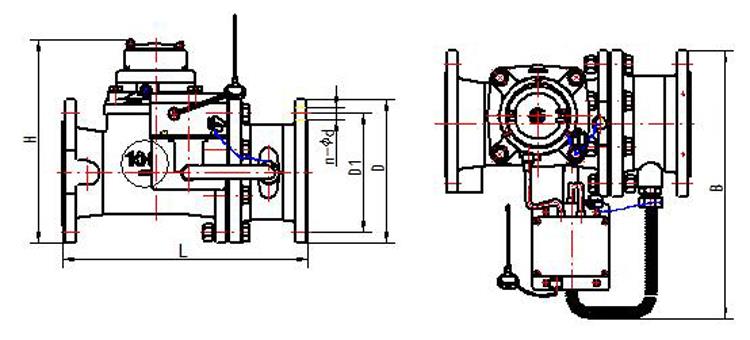

◆外形尺寸圖
